1、熱風干燥系統的原理及組成

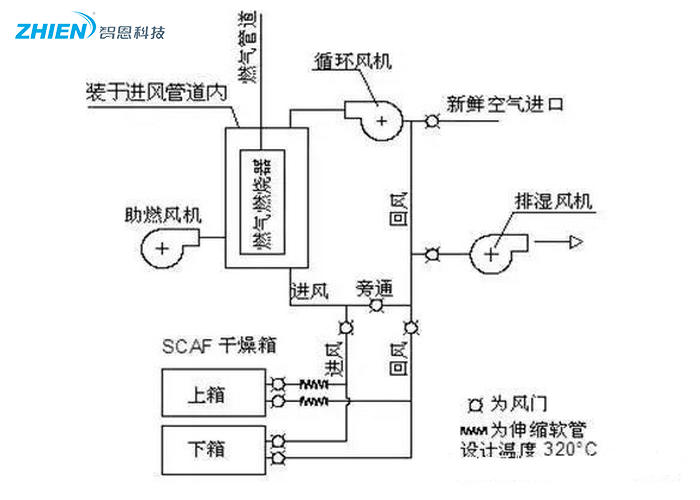

熱風干燥系統一般由單面或雙面干燥箱、熱風循環風機、排濕風機、換熱器、循環送風管道及控制系統組成。常見的熱風系統原理如圖1。

2、新型熱風干燥系統的研究與開發

根據對涂層加熱方式的不同，我們將熱風干燥分為單面熱風干燥和雙面熱風干燥。

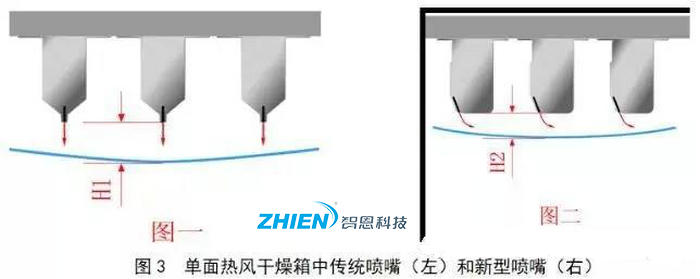

在傳統的單面熱風干燥箱中，通常采用如圖3（左）所示形式的噴嘴，進入噴嘴的熱風在橫幅方向上壓力分布不一致，沒有經過噴嘴勻風的熱風直接垂直作用在紙幅上，紙幅不穩定的氣流作用下，極易造成紙幅運行中的抖動以及干燥不均勻現象；而且紙幅在垂直氣流的作用下，會造成紙幅距離噴嘴較遠，而熱風在離開噴嘴后，隨著壓力的降低，風速隨著距離的增加也急劇減小，這也就使得熱風干燥速率急劇下降。

為此，我們研制并開發了如圖3（右）所示的逆向斜吹式高效熱風噴嘴。新型熱風噴嘴在噴嘴體內增加勻風腔，使得進入噴嘴的熱風壓力在橫幅方向分布更加均勻。尤為重要的是，新型噴嘴采用了逆向紙幅方向斜吹向紙幅的出風口設計，相比較于傳統的垂直熱風噴嘴，新型噴嘴氣流在相同工況下作用于紙幅的作用力要遠小于傳統噴嘴的氣流作用力，對涂層的破壞更??；同時紙幅距離噴嘴更近，氣流作用在紙幅表面的速度更高，高速氣流是以與紙幅運行的相對速度作用在紙幅的表面上，紙幅表面的水分或者水膜被高速的氣流迅速刮除，極大地提高了熱風系統的脫水效率。

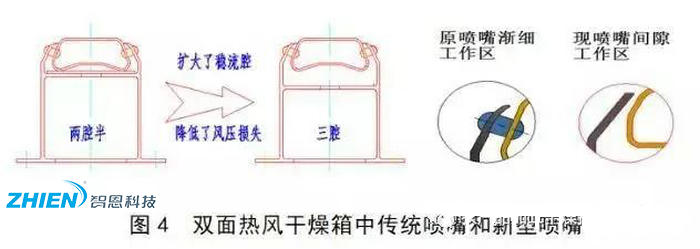

而對于雙面熱風干燥箱，我們重新開發了新型的氣浮式熱風噴嘴，噴嘴在上、下箱中交錯排列，新型噴嘴與傳統噴嘴的比較如圖4。新型噴嘴采用三腔穩流結構，使得進入噴嘴的熱風在出噴嘴口前變得更加均勻，風壓損失更小，恒壓腔，穩流腔，漸細工作區三腔更為明顯；

并且優化了漸細工作區，新型噴嘴減少了氣流“附壁效應”，使更多的氣流去“沖擊”紙幅，增加了熱濕交換效率，提高了干燥效率。另外在新型干燥箱的進出口增加了“風簾式”噴嘴，既起到了穩定紙幅的作用，又保證了干燥箱內的熱風不泄漏。

3、熱風干燥系統的應用

新型熱風系統，不僅可以應用在傳統各類紙張和特種紙的涂布、施膠后的干燥（紙張定量12g/m2～1200g/m2）；也可以應用在特種基材（如塑料薄膜、人造革、馬口鐵、玻纖布、橡膠石棉制品硫化）的干燥上。

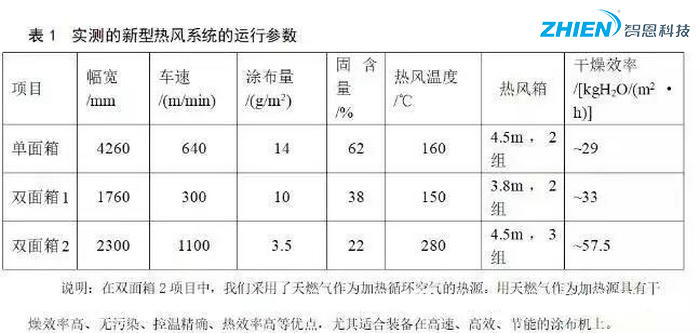

經過一段時間的運行，我們實測了運行參數，如表1。

原有涂布設備的干燥效率(為早期引進國外的熱風干燥技術)，其單面干燥箱的干燥效率一般為16～18kgH2O/(m2?h)，雙面干燥箱的干燥效率一般為24～26kgH2O/(m2?h)。
從所測得的數據來看，無論是單面熱風干燥系統，還是雙面熱風干燥系統，其干燥效率均遠遠超過了傳統的熱風干燥系統，達到了國內領先水平，接近或達到國外先進技術水平。

4、結論

新的熱風干燥系統不僅可用于新建的涂布生產線上，也可以用于傳統涂布生產線上熱風系統的改造和升級。對于傳統熱風系統的改造和升級，可以節約能耗15%～20%，或者提高車速10%～15%。
